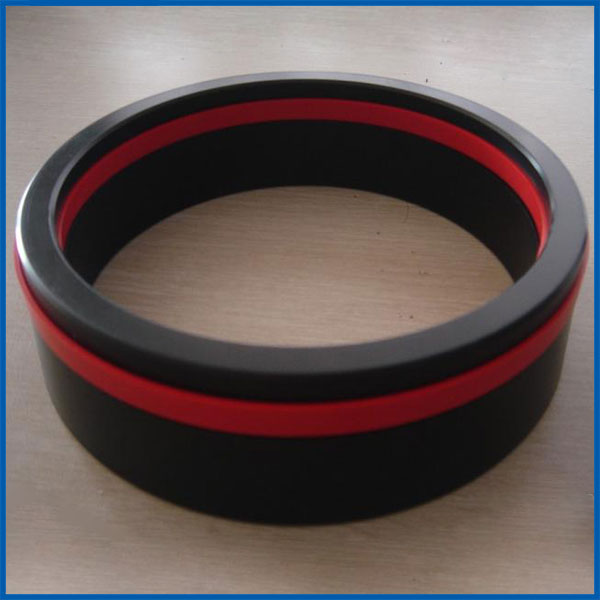

山形组合密封圈是一种双向作用的活塞密封圈，是针对单向或双向工作的活塞密封而设计的，该组合密封一般由5个零件组成。是一种复合型的密封件。

山形组合密封件中间是一个真正其密封作用的弹性齿状密封圈，其外径的特殊结构，保证了液压缸在动静状态下都有很好的密封性能。弹性体齿状密封圈的两侧各放置一个挡圈，在挡圈的外侧各放置一个耐磨环。截面形状为台阶状的挡圈，对齿形密封圈的背面和侧面起到了固定作用，防止了齿形密封圈在液体压力的作用下被挤到间隙中去，同时也避免了密封圈的旋转，截面形状为角形的耐磨环在缸体对活塞起导向作用，并承受径向力。

山形组合密封圈的密封机理：

中间密封圈的外径上有三个密封唇，中间密封唇比两侧的要宽，起主要密封作用，其两侧的密封唇起附加密封作用。密封圈在液压缸中通过径向过盈配合安装，主副三个密封唇都收到了不同程度的压缩，使缸筒和活塞的表面都有一定的压力，从而保证了不工作时密封效果。

液压缸工作时，压力液体进入液压缸一侧，组合密封圈受到压力液体的作用，耐磨环受力张开，与缸筒内侧接触压紧，起到了支持径向载荷的作用。挡圈受力压缩密封件，密封圈的弹性变形随着液体压力的增大而变大，从而使密封圈与缸筒表面和活塞沟槽底面的压力变大，进而是压力液体无法通过，实现了良好的密封效果。
