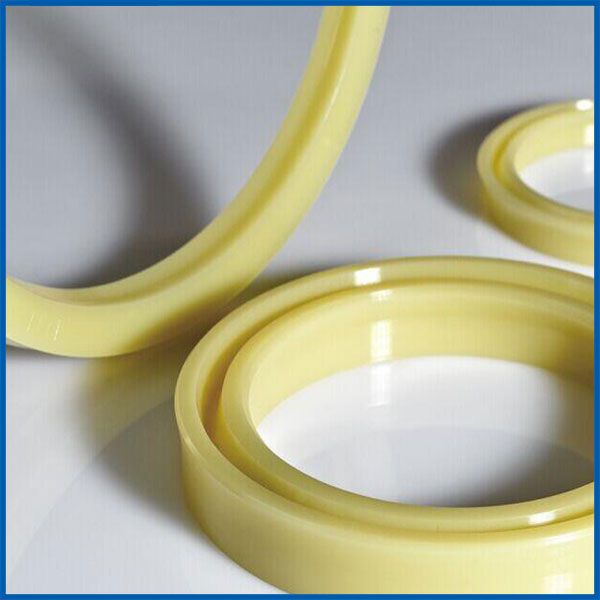

Y型密封圈的截面呈Y形，是一种典型的唇形密封圈。广泛应用于往复动密封装置中，其使用寿命高于O型密封圈。Y形密封圈主要用于往复密封，由其工作原理可知，Y形圈安装时，唇口要对着压力高的一侧，才能发挥作用，所以Y形密封圈只能单向起作用。

Y 形密封圈的设计：

Y形密封圈的形状、型号可根据使用条件，参考标准设计或选用；沟槽设计一般可根据所选Y 形密封圈查相应标准得其形状、尺寸及公差。作为密封装置 的一般设计原则，应注意以下几点：

 1）容纳密封圈的腔体应设计的尽可能简单、紧凑、便于拆装。

 2）支撑件和压紧件与缸壁（或活塞杆）的间隙不能太大；但也不能过小，否则在受偏心载荷作用时易产生卡紧现象，造成损伤。

 3）在粉尘大的工作环境使用时，需配用可靠的防尘圈。

 4）设计密封圈的安装部位时，应尽量避免在安装密封圈时有过大的拉伸。

 5）应注意密封圈的安装方向，不要使载荷压力加于密封圈的背面。

 6）密封圈相对滑动面粗糙一般取Ra=0.2μm比较合适，工作条件不太严时，可取。Ra=0.4μm。滑动表面不允许有加工缺陷。

Y形密封圈安装注意事项：

 1）孔或轴的端部必须倒角，如倒30°角，以防密封圈唇边在安装时损坏。

 2）如活塞杆头部的螺纹或退刀槽的直径与活塞杆的直径相同，应使用专用 套筒安装，也可在螺纹部分缠绕胶布后进行安装。

 3）应尽量避免在密封圈通过的缸内壁或活塞杆上开设压力油孔。若密封圈 必须通过有孔部分，为防止密封圈损坏，应将这些孔的边缘倒角或倒圆。

 4）为减少装配阻力，应将唇形圈与装入部位涂敷润滑脂或工作油。

 5）安装密封圈时，应防止带入铁屑，砂土，棉纱或其他杂物；并要彻底清 洗密封偶件、沟槽。
