油封的代表形式是TC油封，这是一种橡胶完全包覆的带自紧弹簧的双唇油封，一般说的油封常指这种tc骨架油封

骨架油封结构有三部分组成：油封体、加强骨架和自紧螺旋弹簧。密封体按照不同部位又分为底部、腰部、刃口和密封唇等。通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。从而产生密封性能；

油封一般分为单体型和组装型，组装型是骨架与唇口材料可以自由组合，一般用于特殊油封，今天我们认识的是SF型的骨架油封；

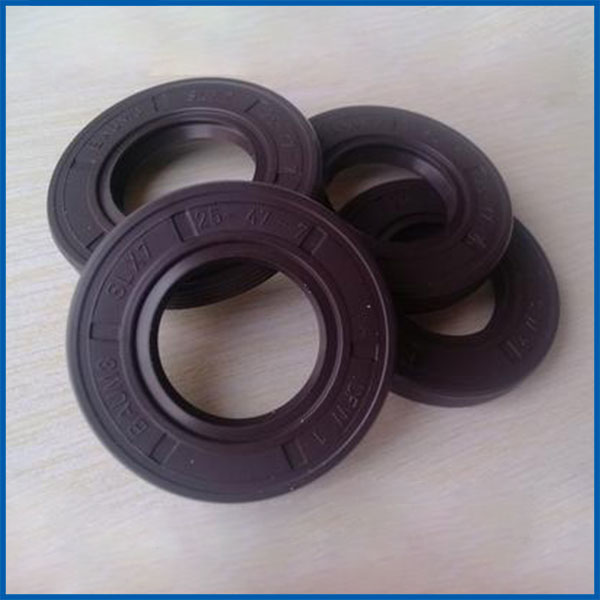

SF型骨架油封分析：

SF型跟TF型油封一样，都是橡胶全包覆铁壳骨架型油封，SF跟TF的区别在于SF是单唇口适用于无尘环境下的密封，带弹簧的单唇外露骨架式橡胶油封，腰部细，追随性好，刚性好。，而TF是双唇口，既防尘又防油。
